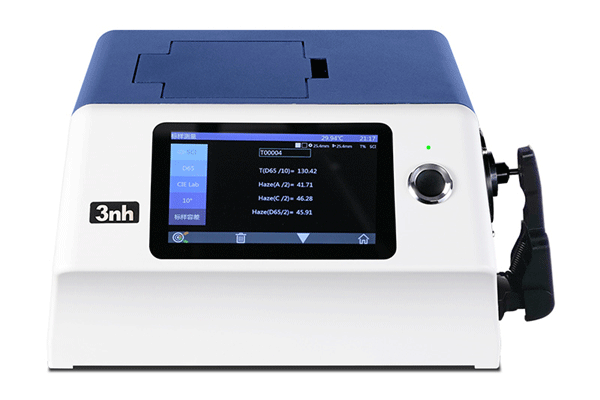

霧度儀是用來檢測透明或半透明材質霧度和透光率的精密儀器,但是大多數用戶對于霧度儀測量霧度的單位及表示方法還不了解,本文為大家進行了介紹,感興趣的用戶可以看看。
霧度儀測試原理:
常用的霧度儀采用積分球式工作原理,光線射到一透明或半透明物體時,部分產生定向反射,部分產生漫反射,進入樣品后部分被吸收,部分被透過。經樣品的出射光中,主透射部分按折射定律前進,部分產生半球散射,其前進方向是散亂的。
透過試樣的光通量和射到試樣上的光通量之比(以百分?jǐn)?shù)%表示)稱透光率。透過試樣而偏離入射光方向的散射光通量與透射光之比(以百分?jǐn)?shù)%表示)稱為霧度。按照GB 2410-2008及ASTM D1003-61(2007),上述透光率是指通過試樣的半球透光率,計以半球總透射來考核的透光率(包括主透射和散射),其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度,即超過一定角度的半球散射部分。因此,霧度儀采用積分球捕捉半球范圍內的全部透射光。
理想的入射光應是單一方向的入射光,但事實上很難做到,因此,上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定,這些規定通常稱為“幾何條件”。由于樣品本身吸收光譜特性的不同,樣品內散射微粒對不同光譜散射本領的不同,因此儀器對光源有一定要求。常用規定的C(或A)光源,并且對光接收器的光譜響應也作了規定,被采用的光電元件必須用濾光片校正,使其符合肉眼視覺靈敏度,這些條件,通常稱為儀器的“光譜條件”。
霧度的單位如何表示?
霧度是由于光的漫射效果產生的一種渾濁的云霧狀外觀,它通常用漫反射的光通量與透過材料的光通量之比的百分率表示,是表示材料透明性的重要參數之一。所以霧度并沒有具體的單位,也可以說其單位是百分率,一般直接用百分?jǐn)?shù)來表示霧度值。
透光率和霧度是透明材料兩項十分重要的光學性能指標。通常情況下,透光率高的材料,霧度值低,反之亦然,但有些材料透光率高,霧度值卻很大,如毛玻璃。
霧度測試結果如何表示?
透明材料的散透射比Td與該材料的總透射比Tt的比值被定義為透明材料的霧度,常用百分?jǐn)?shù)表示。若用H代表透明材料的霧度,則有:H=Td/Tt×100%。所謂透明材料是指霧度值H介于0-30%之間的材料,常見的有塑料、玻璃和絲網結構的材料。
如果透射光線與入射光線的偏離量大于2.5°,這時把這個光通量當作是霧度。一般霧度是由于材料表面缺陷、密度變化或產生光散射的雜質引起的。透光率是指透過試樣的光通量與射到試樣上的光通量之比,用百分?jǐn)?shù)表示。在實際應用上,透光率和霧度是非常重要的,可用于控制產品和研究產品某些光學性能。例如,窗玻璃材料透光率應該高,不應有混濁。相反,用作光學儀器罩的材料要求屏蔽亮光源,使其有透光率小而散射更大。
