霧度儀和濁度儀都是對于光線入射介質后測量散射光通量的值,那么,它們之間有什么區別呢?鑒于許多的用戶對于霧度儀和濁度儀的區別不是很清楚,本文就為大家進行簡單的介紹,以便用戶對這兩種儀器有初步的了解。

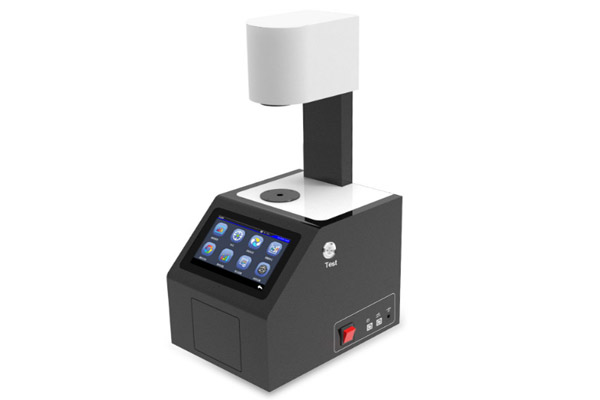

什么是霧度儀?
霧度儀是測量透明或半透明材料在光線照射時出現的霧狀渾濁程度的儀器。主要測量光線經過介質時發生平行光線偏離入射方向的散射光通量與透射光通量的比值。
霧度儀一般由標準C光源、聚光透鏡、試樣架、積分球、標準白板、陷阱、光電池、檢流計等組成。

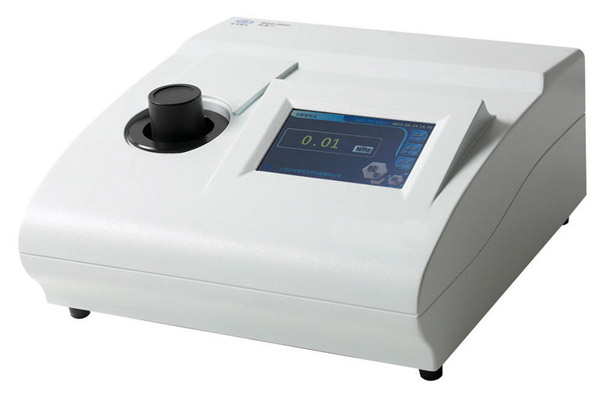

什么是濁度儀?
濁度儀是用于測量懸浮于透明液體中不溶性顆粒物質所產生的光的散射或衰減程度,并定量表征這些懸浮顆粒物質含量的儀器,又稱為濁度儀,廣泛用于測量各種形式水和污水中的濁度,也可以測量透明液體的濁度。
濁度儀一般由光源、波長選擇器、樣品池、檢測器和顯示裝置等組成,有些儀器沒有波長選擇器。
霧度儀和濁度儀的區別:
1.應用行業不同
霧度計主要應用行業是塑料、玻璃、薄膜、顯示屏加工、包裝行業、液體藥液分析等行業;而濁度儀主要應用行業是水廠、電廠、工礦企業,主要涉及的是與水質環保和相關的實驗室分析測試,大多數水廠是必備濁度儀的。
2.測量原理不同
常用的霧度計采用積分球式工作原理,光線射到一透明或半透明物體時,部分產生定向反射,部分產生漫反射,進入樣品后部分被吸收,部分被透過。經樣品的出射光中,主透射部分按折射定律前進,部分產生半球散射,其前進方向是散亂的。
透過試樣的光通量和射到試樣上的光通量之比(以百分數%表示)稱透光率。透過試樣而偏離入射光方向的散射光通量與透射光之比(以百分數%表示)稱為霧度。按照GB 2410-2008及ASTM D1003-61(2007),上述透光率是指通過試樣的半球透光率,計以半球總透射來考核的透光率(包括主透射和散射),其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度,即超過一定角度的半球散射部分。因此,霧度儀采用積分球捕捉半球范圍內的全部透射光。
濁度計采用90°散射光原理。由光源發出的平行光束通過溶液時,一部分被吸收和散射,另一部分透過溶液。與入射光成90°方向的散射光強度符合雷萊公式:
Is=((KNV2)/λ)×I0
其中:I0——入射光強度、Is——散射光強度、N——單位溶液微粒數、V——微粒體積、λ——入射光波長、K——系數
在入射光恒定條件下,在一定濁度范圍內,散射光強度與溶液的混濁度成正比。
上式可表示為:Is/I0= K′N (K′為常數)
根據這一公式,可以通過測量水樣中微粒的散射光強度來測量水樣的濁度。
3.內部光學系統組成不同
霧度計由154mm積分球、凹面光柵、256像元CMOS探測器、360~780nm組合LED光源組成;而濁度計的光學系統由一個鎢絲燈、散射光90°檢測器、透射光檢測器組成。
4.價格不同
霧度計與濁度計的市場銷售價格相差很多大,霧度儀的市場銷售價格經常在幾萬元,而濁度儀銷售價格一般在幾百到幾千元之間。這是因為霧度計與濁度及內部構造和光源元件的要求和組成差異所造成的。
5.外觀不同
霧度計的外觀看起來比較的大,也有很大的彩色屏幕,例如三恩時的YH1810、YS6002色彩霧度計等;而濁度計的外觀通常都比較的小。
6.檢測功能不同
霧度計可以按照行業標準實現各種光學指標,如霧度、透過率、色度、色差、黃度、白度、鈷鉑指數,Gardner指數等的精準測試;而濁度儀的檢測功能比較的少,一般只用于檢測濁度。
總的來說,霧度儀和濁度儀的差別還是挺大的,除了以上的區別以外,唯一相關聯的是對于光線入射介質后都是測量散射光通量的值。
