霧度計是測量透明塑料、玻璃以及其他透明材料對光線的散透射特性，并以霧度來定量表征的儀器。為了保證儀器測試性能的穩定性，就需要對儀器進行校準。本文為大家介紹了用于透明材料霧度測量的霧度計的校準方法，感興趣的用戶可以了解一下！

霧度計的結構組成原理：

霧度計是測量透明塑料、玻璃以及其他透明材料對光線的散透射特性，并以霧度來定量表征的儀器。霧度計主要由積分球、光源、準直系統、樣品倉、光陷阱、標準反射板、光電探測器和信號處理等部分組成。

用積分球收集透射光通量，只要積分球各開口的總面積不超過積分球內表面反射面積的4%，任何直徑的積分球均可。入射窗口和出射窗口的中心在積分球同一最大圓周上，兩者與球中心連線的夾角不低于170°。出射窗和入射窗口中心法線夾角不超過8°。當光陷阱在工作位置，沒有放置樣品時，入射光束的軸線應穿過入射窗和出射窗的中心。光探測器的位置應位于與入射窗口呈90°士10°的球面上，并加擋屏以阻擋入射窗的直射光照明。要求照射樣品的光束為單向平行光，任何光線都不能偏離光束光軸超過3°。該光束不能在積分球的任何窗口產生光暈。當樣品置于積分球入射窗口時，樣品的法線與入射窗和出射窗中心連線的夾角不能超過8°。當光束沒有樣品阻擋時，穿過出射窗口的光束應近似為圓形，邊界清晰，并且光束中心與出射窗口同心，形成與入射窗法線成1.3°±0.1°的環狀光斑。

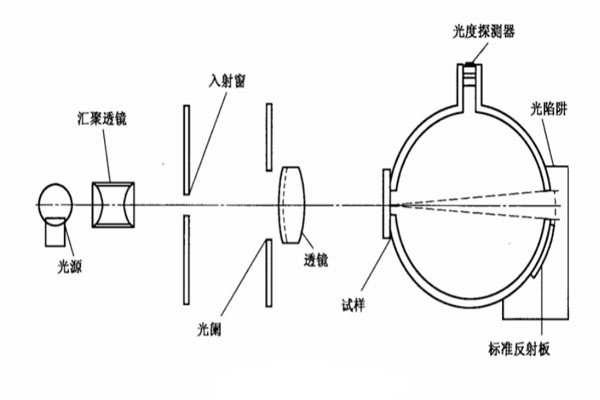

測量用照明光源符合國際照明委員會（CIE）要求的C光源或A光源條件。霧度計的基本構成原理如下圖所示。

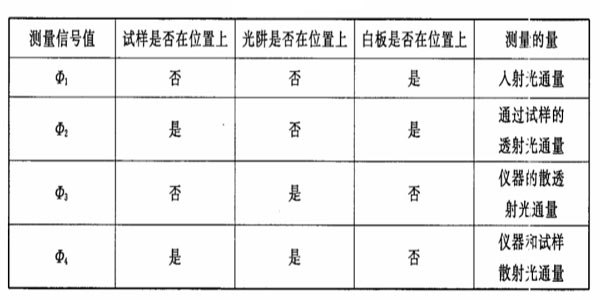

利用霧度計測試霧度樣品時，對儀器和樣品按照下表的要求進行操作。

霧度計校準條件：

1.校準環境條件

（1）環境溫度：（23士5）℃。

（2）濕度：≤80%RH。

（3）電源電壓：AC（220士22）V，頻率為（50士1）Hz。根據被檢儀器的電源要求選用。

2.校準用設備

標準霧度片一套5片，其霧度值分別為1，5，10，20，30左右。標準霧度片的外形尺寸應能剛好置于儀器的樣品倉中，一般要求外形尺寸為50mm×50mm，霧度片中央有效測試區域直徑不小于Φ30mm。對應各標準霧度片在C光源或A光源下都有確定的霧度值和透射比值。標準霧度片的值必須經過上一級計量部門校準，有校準證書，且校準時間處于有效期內。

霧度計校準方法：

儀器校準前，應檢查儀器的外觀，不應有影響儀器校準操作的缺陷。儀器檢查一切正常后，按照儀器操作使用說明書規定開機預熱。

1.儀器零點校準

待儀器預熱穩定后，樣品倉或樣品架上不放置任何樣品，以空氣作為參比，按照儀器的正常操作步驟，調節儀器的霧度零點和100%透射比。記錄儀器霧度零點。

2.霧度零點漂移

儀器在樣品倉未放置任何樣品的條件下，調節儀器的霧度測量零點，觀察3min。

讀取霧度示值的最大漂移量，即為儀器的霧度零點漂移。

3.霧度示值誤差與重復性

（1）根據儀器本身的照明光源測量條件（C光源或A光源），采用對應光源條件下標定量值的一組標準霧度片，對儀器進行霧度校準。

（2）儀器狀態穩定后，按照儀器操作說明，用待校準霧度計測定一組五片的標準霧度片。霧度Hd按下式計算：

每片連續測量3次，記錄各次霧度測量的儀器示值，然后取平均值，作為該標準霧度片的霧度校準示值。對應每片標準霧度片測量的霧度示值誤差按下式計算：

式中：H'd——各霧度片3次霧度值測量的平均值；Hds——各霧度片的霧度標準值。

用霧度值在10左右的1片霧度片，連續測量3次，計算儀器的霧度測量重復性：

式中：Hdi——第i次霧度測量值。

4.透射比示值誤差測量

（1）用一組五片標準霧度片標定給出的透射比值，以空氣為參比，分別測量各標準霧度片的總透射比值。試樣的總透射比τt，按式下式計算：

τt=Φ2/Φ1

漫透射比τd為：

τd=[Φ4-Φ3（Φ2/Φ1）]/Φ1

每片標準片連續測量3次，然后取平均值，作為該標準霧度片的透射比校準示值。透射比準確度按下式計算：

式中：τ——各霧度片3次透射比測量的平均值；

τs——各霧度片的透射比標準值。

（2）透射比重復性測量

用一片要求在C光源或A光源條件下透射比在0.80~0.90霧度片，用霧度計測量其透射比值，連續測量3次，透射比重復性按下式計算：

霧度計校準結果表述：

經校準的霧度計發給校準證書。校準證書應至少包括以下信息：

a）標題，如“校準證書”或“校準報告”；

b）實驗室名稱和地址；

c）進行校準的地點（如果不在實驗室內進行校準）；

d）證書或報告的唯一性標識（如編號），每頁及總頁數的標識；

e）送校單位的名稱和地址；

f）被校對象的描述和明確標識；

g）進行校準的日期，如果與校準結果的有效性和應用有關時，應說明被校對象的接收日期；

h）如果與校準結果的有效性和應用有關時，應對抽樣程序進行說明；

i）對校準所依據的技術規范的標識，包括名稱及代號；

j）本次校準所用測量標準的溯源性及有效性說明；

k）校準環境的描述；

i）校準結果及其測量不確定度的說明；

m）校準證書或校準報告簽發人的簽名、職務或等效標識，以及簽發日期；

n）校準結果僅對被校對象有效的聲明；

o）未經實驗室書面批準，不得部分復制證書或報告的聲明。
