透光率和霧度是透明材料重要的光學(xué)性能，是檢驗產(chǎn)品質(zhì)量的重要指標(biāo)。在GB/T2410-2008《透明塑料透光率和霧度的測定》中，對透明材料霧度和透光率的測定方法進(jìn)行了規(guī)定，一種是霧度計法，一種是分光光度計法。本文介紹了霧度計法測定透明塑料的透光率和霧度的方法，感興趣的朋友不妨了解一下！

霧度計法儀器介紹：

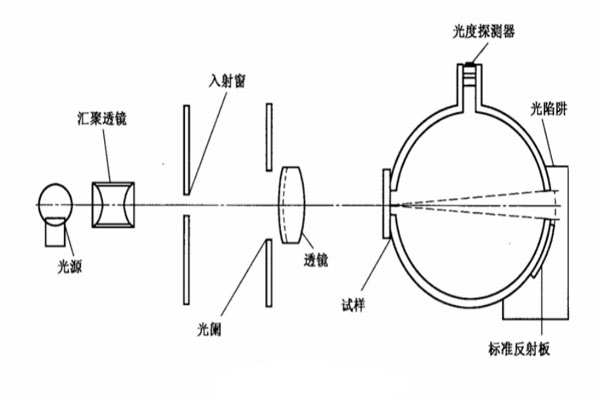

霧度計是測量透明塑料、玻璃以及其他透明材料對光線的散透射特性，并以霧度來定量表征的儀器。霧度計主要由積分球、光源、準(zhǔn)直系統(tǒng)、樣品倉、光陷阱、標(biāo)準(zhǔn)反射板、光電探測器和信號處理等部分組成。其基本構(gòu)成原理如下圖所示。

用積分球收集透射光通量，只要積分球各開口的總面積不超過積分球內(nèi)表面反射面積的4%，任何直徑的積分球均可。入射窗口和出射窗口的中心在積分球同一最大圓周上，兩者與球中心連線的夾角不低于170°。出射窗和入射窗口中心法線夾角不超過8°。當(dāng)光陷阱在工作位置，沒有放置樣品時，入射光束的軸線應(yīng)穿過入射窗和出射窗的中心。光探測器的位置應(yīng)位于與入射窗口呈90°士10°的球面上，并加擋屏以阻擋入射窗的直射光照明。要求照射樣品的光束為單向平行光，任何光線都不能偏離光束光軸超過3°。該光束不能在積分球的任何窗口產(chǎn)生光暈。當(dāng)樣品置于積分球入射窗口時，樣品的法線與入射窗和出射窗中心連線的夾角不能超過8°。當(dāng)光束沒有樣品阻擋時，穿過出射窗口的光束應(yīng)近似為圓形，邊界清晰，并且光束中心與出射窗口同心，形成與入射窗法線成1.3°±0.1°的環(huán)狀光斑。

測量用照明光源符合國際照明委員會（CIE）要求的C光源或A光源條件。

霧度計法測定透明塑料透光率和霧度方法：

1.樣品制備

試樣兩側(cè)表面應(yīng)平整且平行，無灰塵、油污、異物、劃痕等，并無可見的內(nèi)部缺陷和顆粒測量試樣的厚度。厚度小于0.1mm時，至少精確到0.001mm；厚度大于0.1mm時，至少精確到0.01mm。

2.開始測量

調(diào)節(jié)霧度計零點(diǎn)旋鈕，使積分球在暗色時檢流計的指示為零。

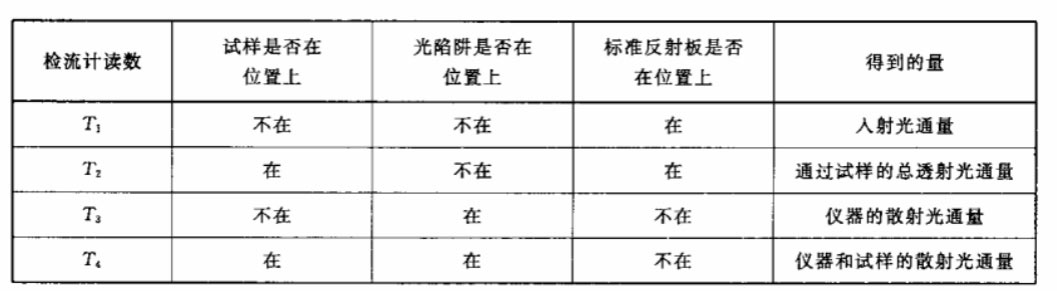

當(dāng)光線無阻擋時，調(diào)節(jié)儀器檢流計的指示為100，然后按照下表操作，讀取T₁、T₂、T₃和T₄。

反復(fù)讀取T₁、T₂、T₃和T₄的值使數(shù)據(jù)均勻。

3.結(jié)果計算和表示

（1）透光率

對于每個試樣，以百分?jǐn)?shù)表示的透光率按式下式計算：

式中：

T_t——透光率；

T₂——通過試樣的總透射光通量；

T₁——入射光通量。

結(jié)果取平均值，精確到0.1%。

（2）霧度

對于每個試樣，以百分?jǐn)?shù)表示的霧度按式下式計算：

式中：

H——霧度；

T₄——儀器和試樣的散射光通量；

T₃——通過試樣的總透射光通量；

T₂——儀器的散射光通量；

T₁——人射光通量。

結(jié)果取平均值，精確到0.1%。
