積分球霧度儀顧名思義就是采用積分球結構的一種霧度儀，這種類型的霧度儀的測量精度非常的高，被廣泛的應用于航空玻璃等對光學性能較高的行業。那么，積分球霧度儀是怎么測霧度的？積分球霧度儀的光學系統是怎樣的？本文為大家做了介紹。

積分球霧度儀測霧度的原理：

積分球霧度儀采用積分球式工作原理。當光線射到一透明或半透明物體時，部分產生定向反射，部分產生漫反射，進入樣品后部分被吸收，部分被透過。經樣品的出射光中，主透射部分按折射定律前進，部分產生半球散射，其前進方向是散亂的。

透過試樣的光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)%表示）稱透光率。透過試樣面偏離入射光方向的散射光通量與透射光之比（以百分?jǐn)?shù)%表示）稱為霧度。按照GB2410-2008及ASTM D1003-61（2007），上述透光率是指通過試樣的半球透光率，即以半球總透射來考核的透光率（包括主透射和散射），其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分。因此，積分球霧度儀采用積分球捕捉半球范圍內的全部透射光。

理想的入射光應是單一方向的入射光，但事實上很難做到，因此，上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，因此儀器對光源有一定要求。標準方法規定為C光源。同時對光接收器的光譜響應也做了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度。這些條件，通常稱為儀器的“光譜條件?！?/p>

積分球霧度儀的光學系統：

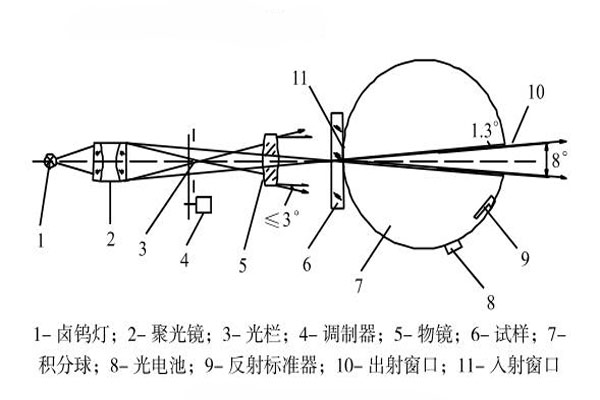

積分球霧度儀的光學系統如下圖所示：

由鹵鎢燈1發出的光經聚光鏡2會聚，通過光欄3，經遮光式調制器4射到物鏡5上，物鏡5射出一束平行光束，其光線偏離角不大于3°，并將光欄3成像在出射窗10上，出射窗對入射窗口中心的張角為8°，光斑邊緣與出射窗口形成1.3的環帶。積分球7內裝有一個可擺動的標準反射器9，當測定透光率及總透射光時，標準反射器被控在位，擋住出射窗；當測散射光時，從出窗處讓開。

三恩時積分球霧度儀有什么特點：

1.采用平行照明，半球散射，積分球光電接收方式；

2.采用微機自動操作系統及數據處理系統，準確度高；無旋鈕操作，使用方便；

3.自動顯示透光率/霧度多次測量的平均值，透光率最小分辨力為0.01，霧度最小分辨力為0.05以內；

4.無零點漂移，置信度高；

5.開啟式樣品窗幾乎不受樣品尺寸的限制，測量速度快。采用調制器改變發射光源的頻率使儀器不再受環境光的影響，不必再采用暗室，保證大件樣品的測量，也保證了大件樣品操作者的安全；

6.備有標準化的數據打印輸出接口，可配套程控打印機；同時備有薄膜磁性夾具及液體樣品杯，給用戶帶來極大方便；

7.隨機附零度片一塊，便于隨時檢查儀器動作功能。
