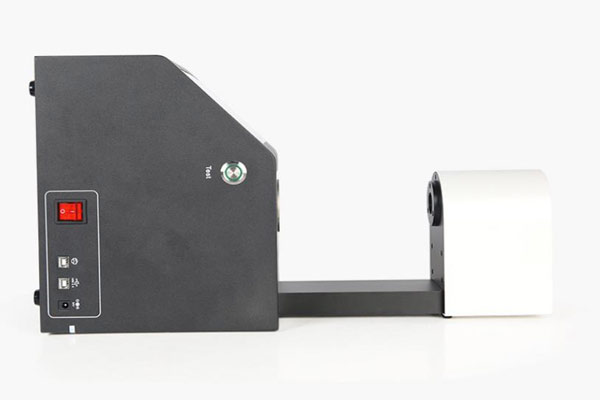

霧度儀是按相關國際國家標準設計和制造的光電儀器,光源采用標準C或A光源,光電轉換符合V(λ)標準值,采用最佳積分球式光學系統,測量精度高。本文對霧度儀光源、校正方法和工作條件做了介紹,感興趣的朋友可以了解一下!
霧度儀光源:
不同行業標準要求霧度儀的光源類型也不相同,國標或ASTM建議C光源或A光源,ISO建議使用D65光源。
A光源和C光源是色溫不同的兩種模擬光源體。
A光源和C光源條件下測量的霧度和透光率會有微小差異。
霧度儀校正條件:
用霧度標準片在溫度為(20±5)℃,相對濕度為<百分之八十五RH,室內無腐蝕性氣體、無強烈電磁干擾、無強烈振動、無陽光直接照射的校準環境下,對透光率/霧度儀的零點漂移、示值漂移、示值誤差和測量重復性項目進行校準。
注意:霧度標準片對于所在環境十分敏感,特別是環境濕度對其有著重要影響。若濕度偏高,標準片表面易起霧(且不可隨意擦拭),從而使度數偏離正常值,將會直接導致儀器判定的偏差。規范中指明的操作環境相對濕度不大于百分之八十。如果將霧度片置于接近百分之八十RH濕度的環境中,其表面即起霧。建議對操作環境的濕度一定要嚴格把關,在通風、干燥的環境中進行校準檢測,以保證數據的準確無誤。
霧度儀校正方法:
①零點漂移校正
是用不透光的黑板遮住光路,每隔2rain測量一次,并記錄10min內每次測得的透光率和霧度的零點值,其讀數最大值與最小值之差即為零點漂移;
②示值漂移校正
是每隔2min測量一次透光率/霧度標準片,并記錄10min內每次測得的透光率值和霧度值,其讀數最大值與最小值之差即為示值漂移;
③示值誤差校正
是用透光率/霧度儀連續重復測量各透光彰霧度標準片10次,測量平均值與標準值之差即為示值誤差;
④測量重復性校正
是分別對透光率為90%、霧度為10%左右的標準片連續重復測量10次,10次測量值的標準偏差即為透光彰霧度儀的透光率和霧度的測量重復性。
霧度儀工作條件:
1.在室溫10℃-35℃范圍內,相對濕度不大于80%;
2.在穩固的基礎或工作臺上,正確安裝;
3.在無震動的環境中;
4.周圍無腐蝕性介質;
5.電源電壓的波動范圍不應超過額定電壓的±10%;
6.試驗機電源應有可靠接地;頻率的波動不應超過額定頻率的12%;
7.在穩固的基礎上正確安裝。
霧度儀常見故障類型:
1.光源鹵鎢燈不亮
故障原因:鹵鎢燈損壞。
解決方法:更換鹵鎢燈。打開后蓋,將鹵鎢燈上的兩個固定螺釘松開,向上拔取舊燈,更換新燈后,緊固螺釘。值得注意的是,新燈取拿應用紙包住,或戴上棉紗手套再操作,防止手印沾上。更換鹵鎢燈后必須重新調整儀器光路,燈絲高度調節到積分球入射窗處光斑均勻?yàn)橹?,使鹵鎢燈發出的光源能有效通過聚光鏡、光欄、物鏡、積分球、出射窗口、入射窗口。
2.標準反射器不工作
故障原因:電路機械故障。
解決方法:先打開上蓋,按控制印板上的微動開關,若該板上的發光管不跳動,則電路板壞。若發光管跳動,則為機械傳動部分卡住。打開接收系統(右側)的上蓋,對傳動部分進行排查。
