霧度儀一般都遵循雙標準,一種是美標(ASTM標準),另一種是國際標準(ISO標準),ASTM標準也稱非補償法(非平衡法)霧度標準,ISO標準也稱補償法(平衡法)霧度標準。這兩種標準分別對應著霧度儀的非補償法測量和補償法測量。本文對霧度儀非補償法測量和補償法測量做了介紹。
什么是霧度儀非補償法測量方法?
當標準反射率板放在光路的出光口處,移開樣品時進行測量,光電傳感器讀出的數據為T1,為入設光的總能量,將樣品放置在透射口處在進行測量,光電傳感器讀出的數據為T2,為經過樣品吸收后的入射光的總能量,那么可以得出透射率的計算公式:τ= T2/T1。
以上,即為樣品的透射率,該方法即為非補償法測試的透過率。
什么是霧度儀補償法測量方法?
在上述的非補償法測量方法中,我們?nèi)绻屑氀芯浚蜁l(fā)現,我們測量T2的時候,T2的值不僅僅是經過樣品吸收后的入射光的總能量,還包含了積分球被照明后,積分球照明到樣品面后樣品面的反射能量,而我們在測量T1時并沒有考慮到樣品面的反射能量,這就是非補償法測量方法測量光透過率時會產生的一定的偏差。由此,國際標準化組織(ISO)提出了基于補償發測量透射率的方法。
霧度儀補償法測量方法的原理:

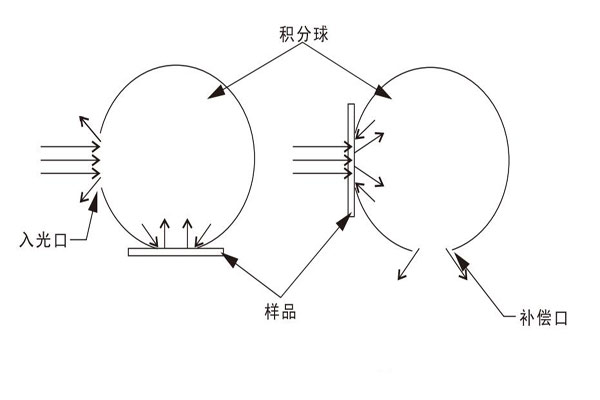

補償口的測量方法如下,首先將樣品面放置到補償口上,測量入射光的總能量T1,此時T1值已經包含了被照亮的積分球照射到樣品表面上的反射能量值,后將樣品放置到透射口處,測量入射光經過樣品后的總能量值T2,此時的T2值也包含了被照亮的積分球照射到樣品表面上的反射能量值。那么可以得出透射率的計算公式:τ=T2/T1。
此時的透過率值考慮到了樣品面的反射,更加的準確,該方法即為補償法測試的透過率。
通過上述測試原理及公式推導及實際測試數據對比,非補償法測試的透過率和補償法測試的透過率略有差異,但是差異不大,補償法測試的透過率更加準確。
