什么是凹面光柵？凹面光柵又稱羅蘭光柵，是在高反射金屬凹面上刻劃一系列的平行線條構成反射光柵（等距），具有分光和聚光能力。它可以減少吸收現象，只存在光柵面一次反射的光損失，且無色差。若將狹縫光源和凹面光柵放置在同一圓周上，且該圓的直徑等于凹面光柵的曲率半徑，可得到很銳的細光譜線，該圓稱為羅蘭圓。常見的凹面光柵光譜儀有三種裝置，即羅蘭裝置，帕邢裝置和依格爾裝置。

?

分光：是一種從復合光中分離出各種不同波長的光的行為。分光的作用：把光源發出來的復合光展開成為光譜。分光方式有哪些？棱鏡分光：以棱鏡為色散元件做成的分光儀，棱鏡材料有水晶、玻璃、螢石幾種。以光柵為色散元件的分光方式有兩種，分為面衍射光柵和凹面衍射光柵。
?

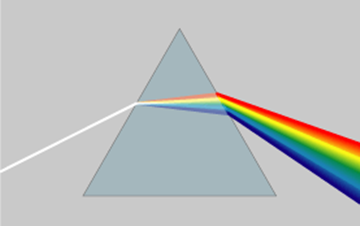

棱鏡分光

?

棱鏡分光的缺點：在棱鏡的工作光譜區受到材料透過率的限制，在小于120納米真空紫外區和大于50微米的遠紅外區不能使用。光柵分光不受材料透過率限制，可以在全光譜中應用。光柵角色散在第一級光譜中比棱鏡大，不過在紫外250納米時，石英角色散比光柵角色率大，光柵的分辨率比棱鏡好。

?

光柵分光可分為反射分光和透射分光，反射光柵應用于光學儀器，應用較為廣泛，分為平面光柵和凹面光柵（另一種為階梯光柵）。我們主要講的凹面光柵分光其實就是一種凹面反射光柵分光。

?

什么是光柵？具有空間周期性的衍射的光學元件都可以稱為光柵，例如在一塊鍍鋁的光學玻璃毛胚上刻劃一系列等寬，等距而平行的狹縫就是透射光柵。在一塊鍍鋁的光學玻璃毛胚上刻出一系列剖面結構象鋸齒形狀，等距而平行的刻線這就是-塊反射光柵。

?

凹面光柵與平面光柵的區別在于毛胚為凹球面反射鏡刻成光柵的，在光電直讀光譜儀中，凹面光柵本身既是色散元件，又是聚焦元件，由于凹面光柵分光儀的色差小，透鏡吸收小，反射損失率小，所以能用到遠紫外光譜區。

?

相對來說，凹面光柵分光是一種先進的分光方式，不像棱鏡分光那樣受制于材料的透過率，可以得到有效的復合光全光譜，從而獲得更大的產品應用檢測范圍。

?

因此，凹面光柵分光是一種利用光的衍射和干涉現象制作而成的色散元件，當光反射到該色散元件時，將復合光的光譜能夠完整、精確的分光。通過凹面光柵分光的作用是得到最終的復合光光譜，從而可以利用這個光譜進行一些儀器方面的應用和研究。
